2.x作业票上报部署流程

/

一、上报前提

  1. 本文档用于说明山东-安工院平台上报真实的作业票（上报的票证表单是一个模板，具体实施前可与产研确认下）的流程部署方案，支持作业票1.0流程和作业票2.0流程；
  2. 部署实施前需要与客户确认是否采用此流程方式上报，因为此流程将会把实际开票数据进行上报。
  3. 本上报方案需V1.2版本以上的DIP平台
  4. 启用此流程后，请停用原来的全功能票上报
  5. 使用此方案，需要填写维护下企业实际票中的字段名称（见4.3）

二. 数据库导入

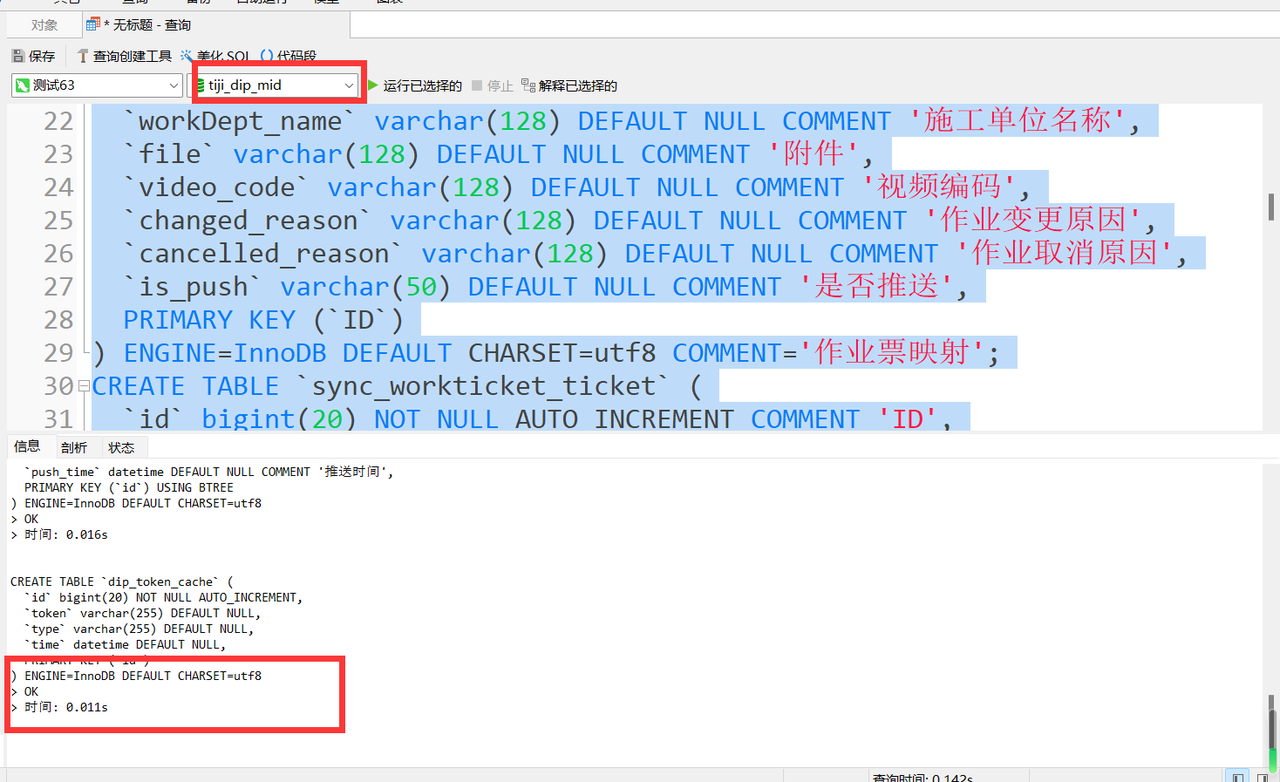

1.连接企业数据库，新建查询窗口，选择tiji_dip_mid库将sql脚本复制粘贴进去，点击运行，出现OK代表运行成功

  1. CREATE TABLE IF NOT EXISTS tiji_dip_mid.`dip_token_cache` (
  2.   `id` bigint(20) NOT NULL AUTO_INCREMENT,
  3.   `token` varchar(512) DEFAULT NULL,
  4.   `type` varchar(255) DEFAULT NULL,
  5.   `time` datetime DEFAULT NULL,
  6.   PRIMARY KEY (`id`)
  7. ) ENGINE=InnoDB DEFAULT CHARSET=utf8;
  10. CREATE TABLE IF NOT EXISTS tiji_dip_mid.`sync_workticket_mapping` (
  11.   `ID` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'ID',
  12.   `ticket_version` tinyint(2) NOT NULL COMMENT '作业票版本',
  13.   `ticket_type` varchar(128) NOT NULL COMMENT '作业类型',
  14.   `ticket_name` varchar(128) NOT NULL COMMENT '作业票流程名称',
  15.   `ticket_level` varchar(128) DEFAULT NULL COMMENT '作业等级',
  16.   `level_mapping` varchar(128) DEFAULT NULL COMMENT '等级映射',
  17.   `start_time` varchar(128) NOT NULL COMMENT '作业开始时间',
  18.   `end_time` varchar(128) NOT NULL COMMENT '作业结束时间',
  19.   `ticket_position` varchar(128) NOT NULL COMMENT '作业地点',
  20.   `ticket_content` varchar(128) NOT NULL COMMENT '作业内容',
  21.   `location_point` varchar(128) NOT NULL COMMENT '作业地点经纬度',
  22.   `major_person` varchar(128) NOT NULL COMMENT '负责人姓名',
  23.   `supervisor_name` varchar(128) NOT NULL COMMENT '监护人员姓名',
  24.   `worker_name` varchar(128) NOT NULL COMMENT '施工人员姓名',
  25.   `workDept_name` varchar(128) NOT NULL COMMENT '施工单位名称',
  26.   `file` varchar(128) DEFAULT NULL COMMENT '附件',
  27.   `is_push` varchar(50) DEFAULT NULL COMMENT '是否推送',
  28.   PRIMARY KEY (`ID`)
  29. ) ENGINE=InnoDB AUTO_INCREMENT=138 DEFAULT CHARSET=utf8 COMMENT='作业票映射';
  32. CREATE TABLE IF NOT EXISTS tiji_dip_mid.`sync_workticket_ticket` (
  33.   `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT 'ID',
  34.   `batch_uuid` varchar(36) DEFAULT NULL COMMENT '批次uuid',
  35.   `uuid` varchar(36) NOT NULL COMMENT '作业票uuid',
  36.   `ticket_type` varchar(50) DEFAULT NULL COMMENT '作业类型',
  37.   `ticket_name` varchar(50) DEFAULT NULL COMMENT '作业票流程名称',
  38.   `ticket_version` tinyint(2) NOT NULL COMMENT '作业票版本 1:1.0，2:2.0',
  39.   `ticket_procinstance_id` varchar(50) DEFAULT NULL COMMENT '作业票流程实例id',
  40.   `ticket_create_time` datetime DEFAULT NULL COMMENT '原始作业票创建时间',
  41.   `ticket_level` varchar(10) DEFAULT NULL COMMENT '作业等级',
  42.   `start_time` datetime DEFAULT NULL COMMENT '作业开始时间',
  43.   `end_time` datetime DEFAULT NULL COMMENT '作业结束时间',
  44.   `ticket_position` varchar(255) DEFAULT NULL COMMENT '作业地点',
  45.   `ticket_content` varchar(255) DEFAULT NULL COMMENT '作业内容',
  46.   `harm_type` varchar(10) DEFAULT NULL COMMENT '危害识别',
  47.   `lng` varchar(20) DEFAULT NULL COMMENT '作业地点经度',
  48.   `lat` varchar(20) DEFAULT NULL COMMENT '作业地点纬度',
  49.   `company_social_code` varchar(100) DEFAULT NULL COMMENT '统一信用编码',
  50.   `major_person` varchar(50) DEFAULT NULL COMMENT '负责人姓名',
  51.   `major_person_mobile` varchar(50) DEFAULT NULL COMMENT '负责人联系方式手机号',
  52.   `supervisor` varchar(50) DEFAULT NULL COMMENT '监护人卡号',
  53.   `supervisor_name` varchar(255) DEFAULT NULL COMMENT '监护人员姓名',
  54.   `worker` varchar(50) DEFAULT NULL COMMENT '施工人员卡号',
  55.   `worker_name` varchar(255) DEFAULT NULL COMMENT '施工人员姓名',
  56.   `workDept` varchar(50) DEFAULT NULL COMMENT '施工单位ID',
  57.   `workDept_name` varchar(50) DEFAULT NULL COMMENT '施工单位名称',
  58.   `file` varchar(100) DEFAULT NULL COMMENT '附件',
  59.   `safe_measure` varchar(20) DEFAULT NULL COMMENT '是否安全控制措施落实0是。1否',
  60.   `gas_analyse` varchar(20) DEFAULT NULL COMMENT '是否气体分析 0是。1否',
  61.   `ticket_status` varchar(20) DEFAULT NULL COMMENT '作业票实时状态 0未签发、1已签发、3已验收、4作废、5撤销',
  62.   `is_contractor_task` varchar(20) DEFAULT NULL COMMENT '是否承包商作业 0是。1否',
  63.   `is_changed` varchar(20) DEFAULT NULL COMMENT '作业是否变更 0是。1否',
  64.   `changed_reason` varchar(255) DEFAULT NULL COMMENT '作业变更原因',
  65.   `is_cancelled` varchar(50) DEFAULT NULL COMMENT '作业是否取消。0是。1否',
  66.   `cancelled_reason` varchar(255) DEFAULT NULL COMMENT '作业取消原因',
  67.   `video_code` varchar(128) DEFAULT NULL COMMENT '视频编码',
  68.   `extract_status` tinyint(4) DEFAULT NULL COMMENT '抽取状态 0：正常，1：必填有缺失。2：数据格式异常',
  69.   `extract_exception` varchar(500) DEFAULT NULL COMMENT '抽取异常信息',
  70.   `gov_transfer_status` tinyint(4) DEFAULT NULL COMMENT '政府平台传输状态 0：未推送。1：推送成功。2：推送失败',
  71.   `gov_transfer_exception` varchar(500) DEFAULT NULL COMMENT '政府平台传输异常信息',
  72.   `file_status` tinyint(2) NOT NULL COMMENT '附件上报状态  0：未推送 1：推送成功 2：附件为空',
  73.   `file_push_result` varchar(255) DEFAULT NULL COMMENT '附件推送结果',
  74.   `create_time` datetime NOT NULL COMMENT '创建时间',
  75.   `push_time` datetime DEFAULT NULL COMMENT '推送时间',
  76.   PRIMARY KEY (`id`) USING BTREE
  77. ) ENGINE=InnoDB DEFAULT CHARSET=utf8;
  79. -- sync_workticket_ticket表添加ticket_code字段
  80. ALTER TABLE tiji_dip_mid.sync_workticket_ticket ADD COLUMN ticket_code varchar(50) DEFAULT NULL COMMENT '作业票流程编码' AFTER ticket_name;

三、流程包全局参数导入

点击链接下载流程包：安工院作业票V1V2抽取上报
1.确认DIP版本

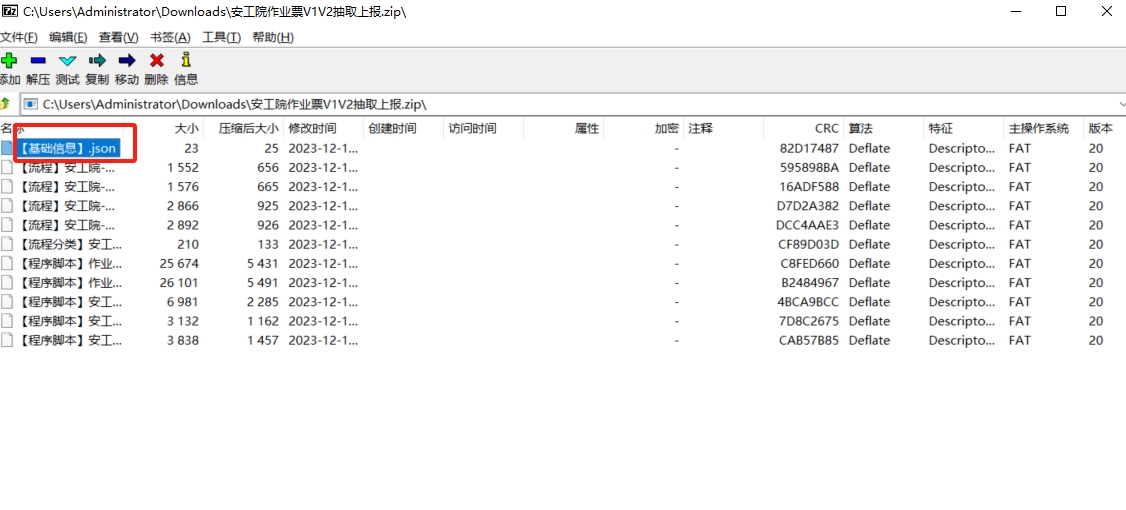

流程包默认1.2.3，如果是其他版本或导入时提示版本不匹配，则需要修改zip文件中的“基础信息.json”里面的版本号改为项目上dip的实际版本号
进入压缩包，右键编辑文件，修改版本号

2.导入流程包
在DIP的【数据加工流程】菜单中，新建分类”安工院-作业票抽取上报”,
在该分类页面点击【导入数据】，进行导入上面的zip压缩包

注意：该流程包里面有1.0引擎和2.0引擎，项目根据实际情况只需正式启用1个流程！

2.全局参数导入
1）如果没有实施过数据上报，则将下面参数替换为实际企业信息，并在【全局参数】菜单中导入该表格。
如果项目已经实施过数据上报，可检查参数是否有变动或直接设置第2步
下载全局参数：全局参数
2）agyTicketFirstPushTime 参数设置

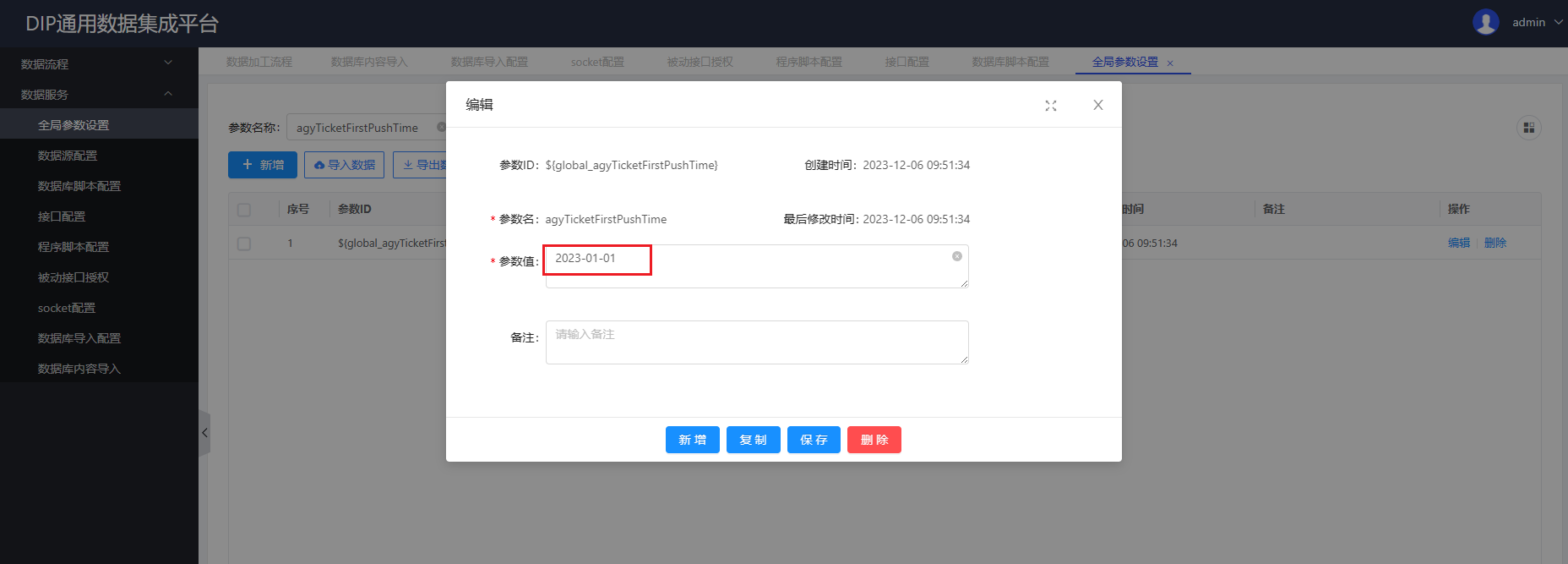

DIP数据服务-全局参数设置中找到参数名称：agyTicketFirstPushTime 进行设置
该参数用于控制首次上报从哪一天开始的作业票数据，作为上报的起始数据。格式值为 年-月-日 ；
默认为2023-10-01，即将上报从2023年10月1日开始的数据

四、上报流程配置测试验证

1.数据源配置-中间表

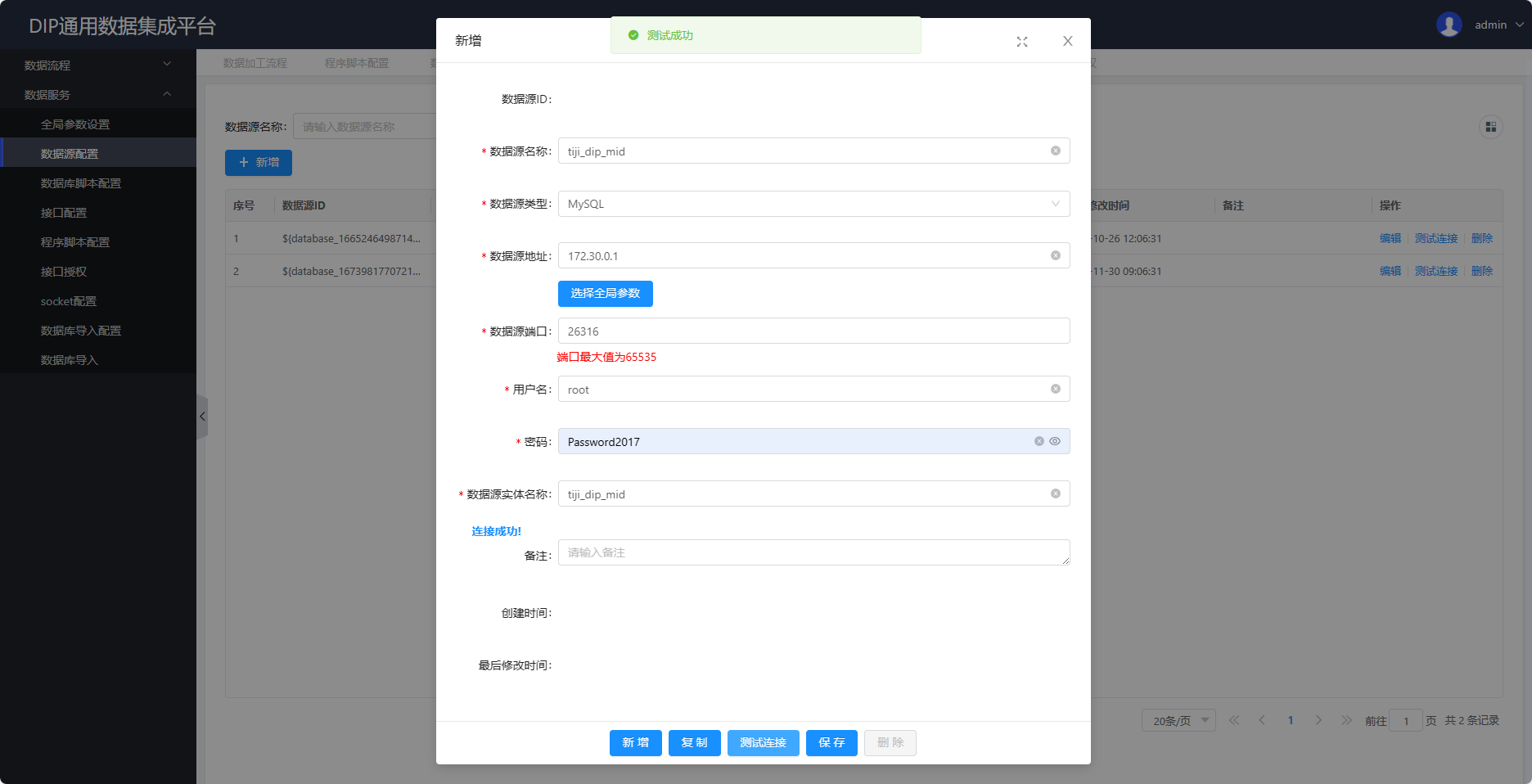

在数据源配置中，【新增】数据源，实体名称 为 tiji_dip_mid。点击测试连接，出现连接成功即可,再点击保存
（此表用于存储抽取的作业票数据，并通过此表进行上报）

2. 数据库导入配置-字段映射表配置
此步骤用于获得作业票实际字段和上报要求字段的映射表模板

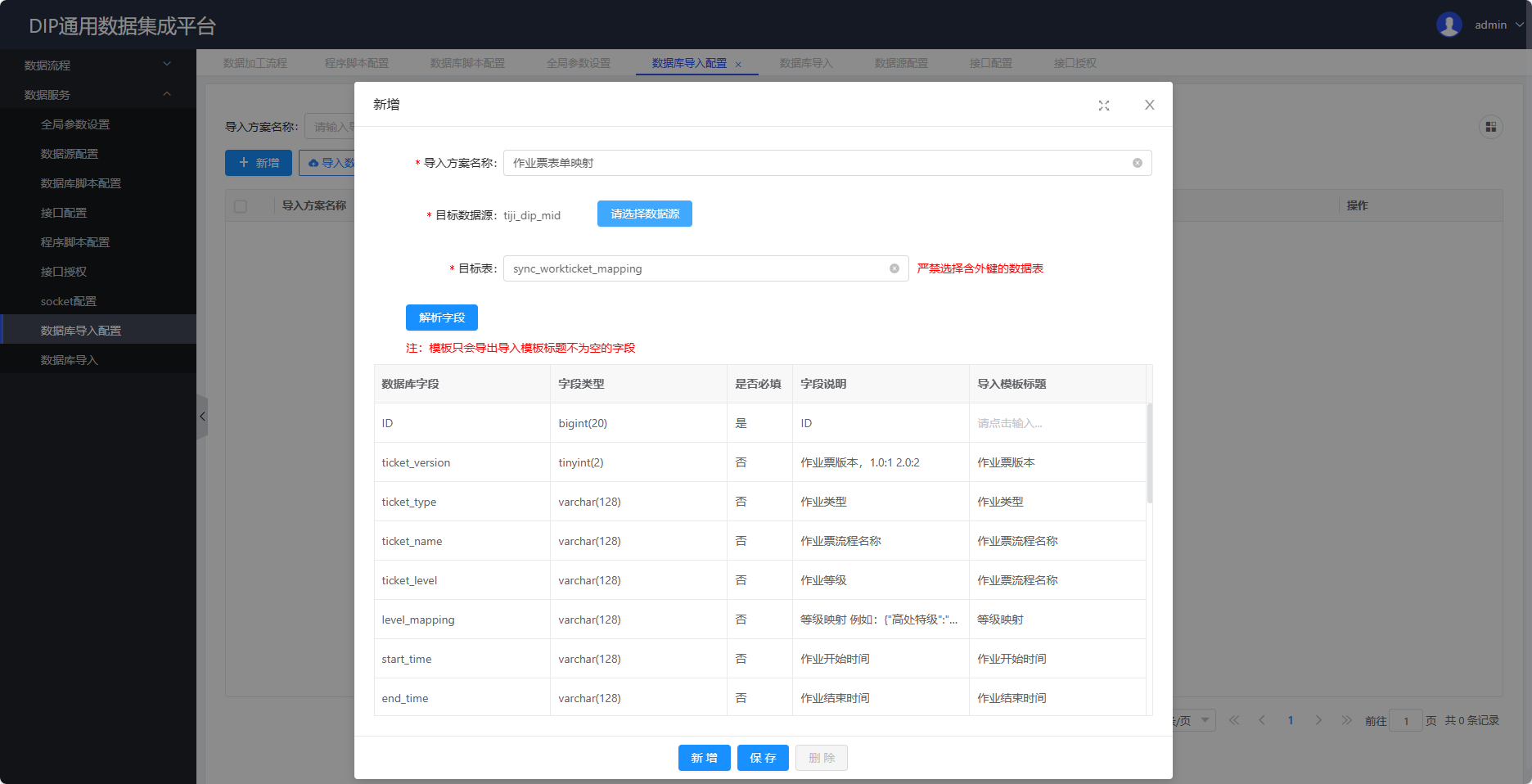

在dip系统的【数据库导入配置】中，点击【新增】，并填写以下内容:

  • 导入方案名称：作业票表单映射
  • 目标数据源：选择上一步新增的tiji_dip_mid数据源，
  • 目标表：sync_workticket_mapping。
    信息填完后，点击 解析字段。在出现的列表中将【字段说明】中的内容 ，对应每一行复制到【导入模板标题】中， ID不要填写值，最后点击保存

3.字段映射数据导入-流程2.0
该步骤是用于收集项目上作业票中字段的实际名字，确保流程可以取到相关数据。
如果项目中作业票使用的是流程2.0，则按此步骤说明填写操作，如果项目中用的作业票1.0，则直接看步骤4
1）下载模板

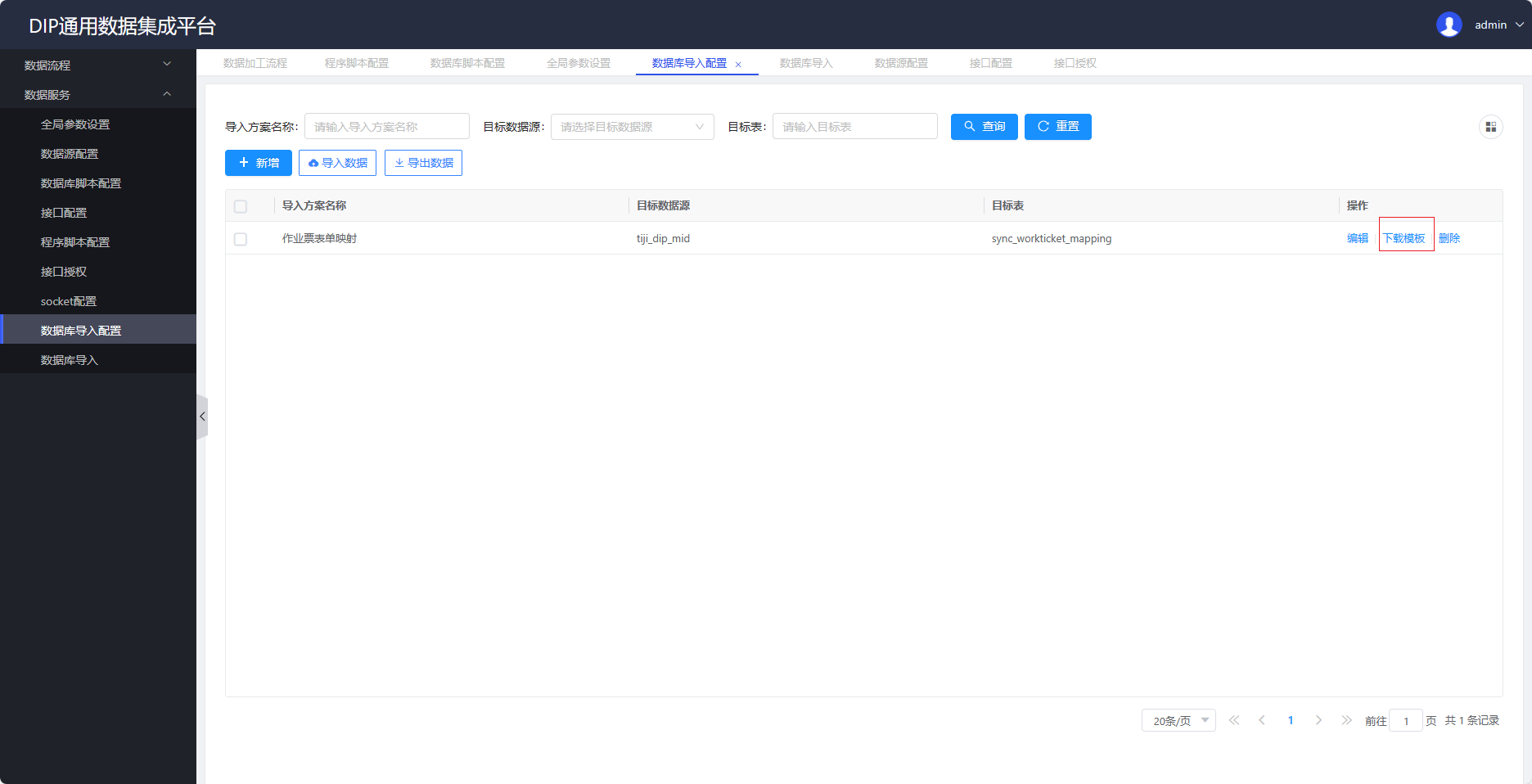

在【数据库导入配置】菜单中，找到“作业票表单映射” 项，点击下载模板

2）填写表格数据
打开下载的表格模板， 将项目中每个类型的作业票的对应字段名称，按照表格说明进行填写。
下面是每个字段填写说明：
作业票版本：企业用的是 1.0 作业票流程引擎 就填 1，2.0 作业票流程引擎 填写 2。只能填写1或2其他内容识别失败

作业类型：动火作业，高处作业，吊装作业，动土作业，断路作业，盲板抽堵作业，临时用电作业，受限空间作业。其他内容识别失败

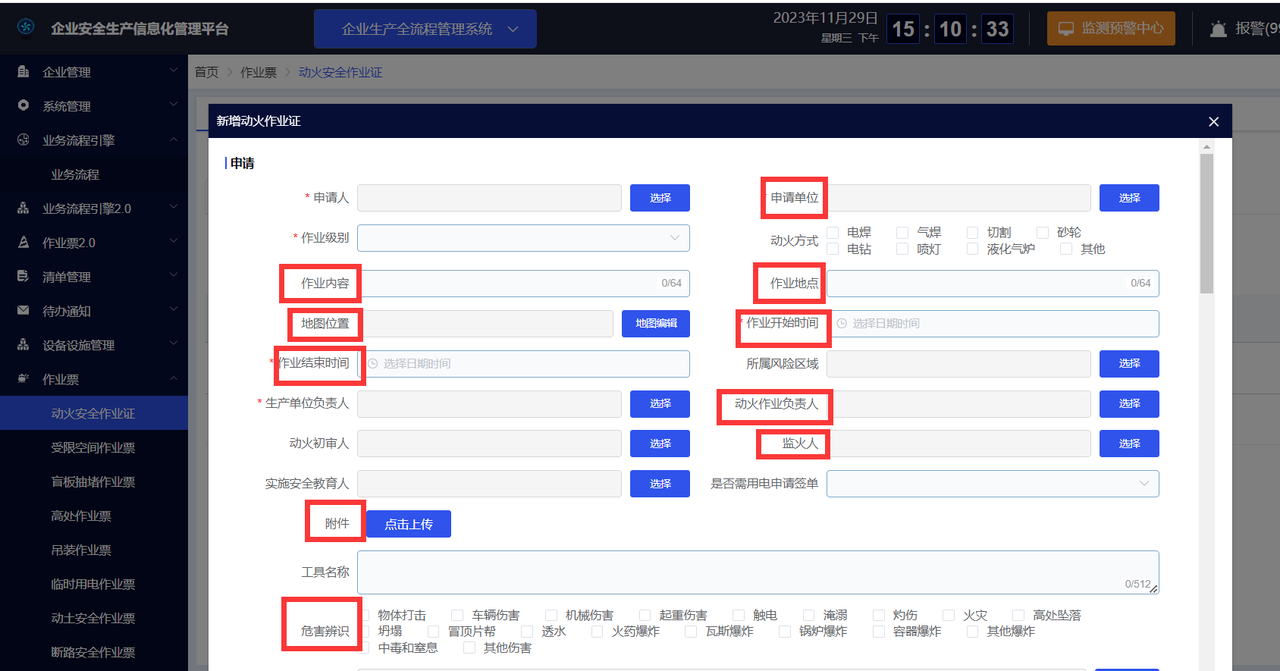

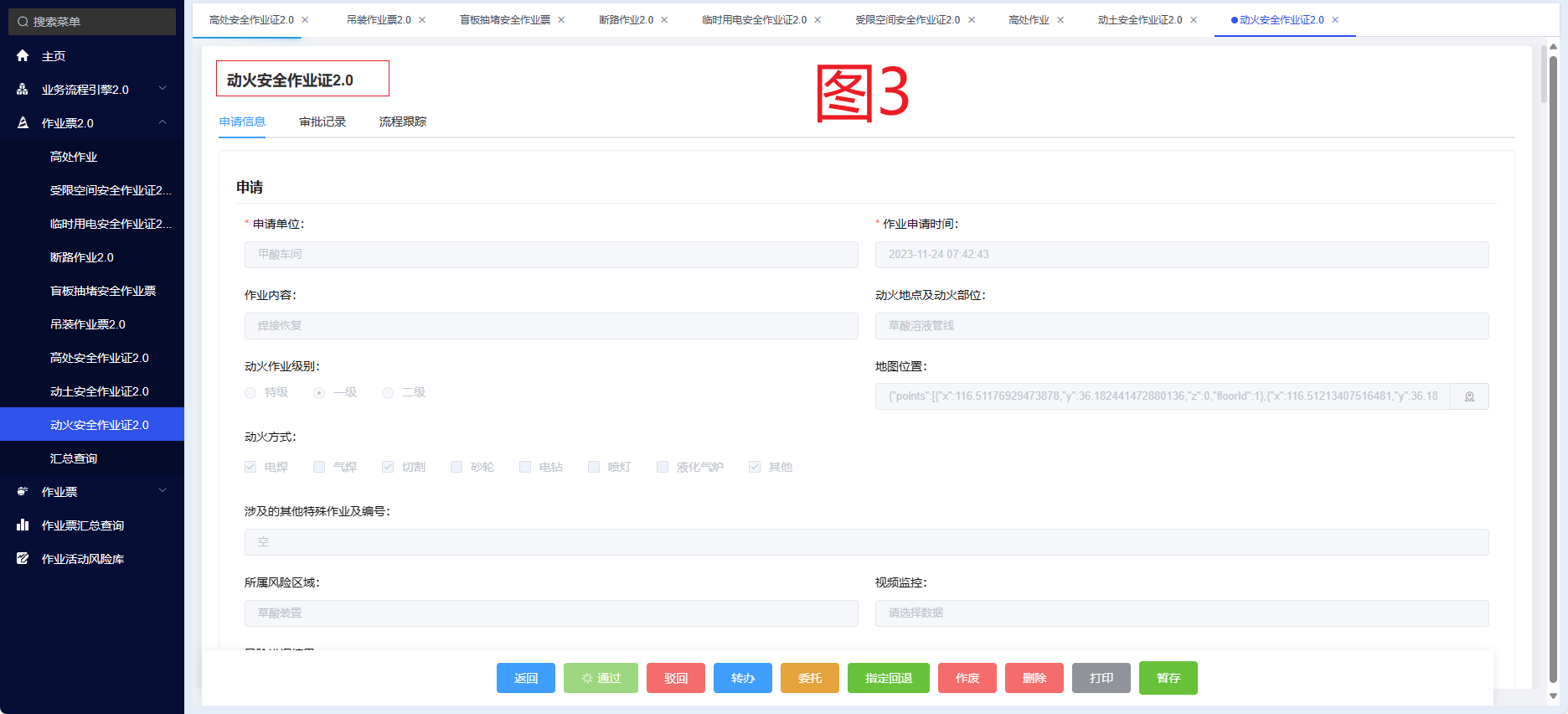

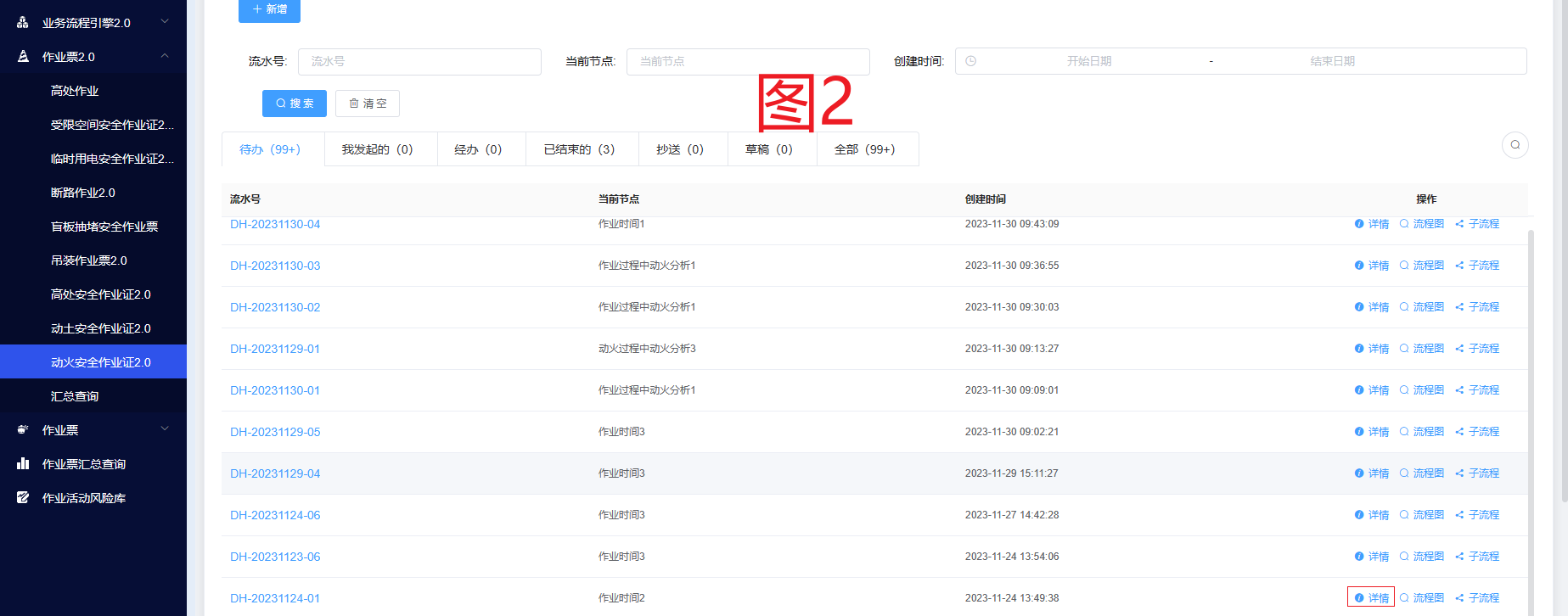

作业票流程名称：例如 企业用的是流程引擎2.0版本，参考下图，图2图3，找一张动火作业票，点击详情，确认左上方的名称，如图为动火安全作业证2.0，就为改字段值，其他作业票相同。

作业等级：配置对应表单的名称，如果作业票类型为 动火作业、高处作业、吊装作业，改字段为必填，其他作 业票选填

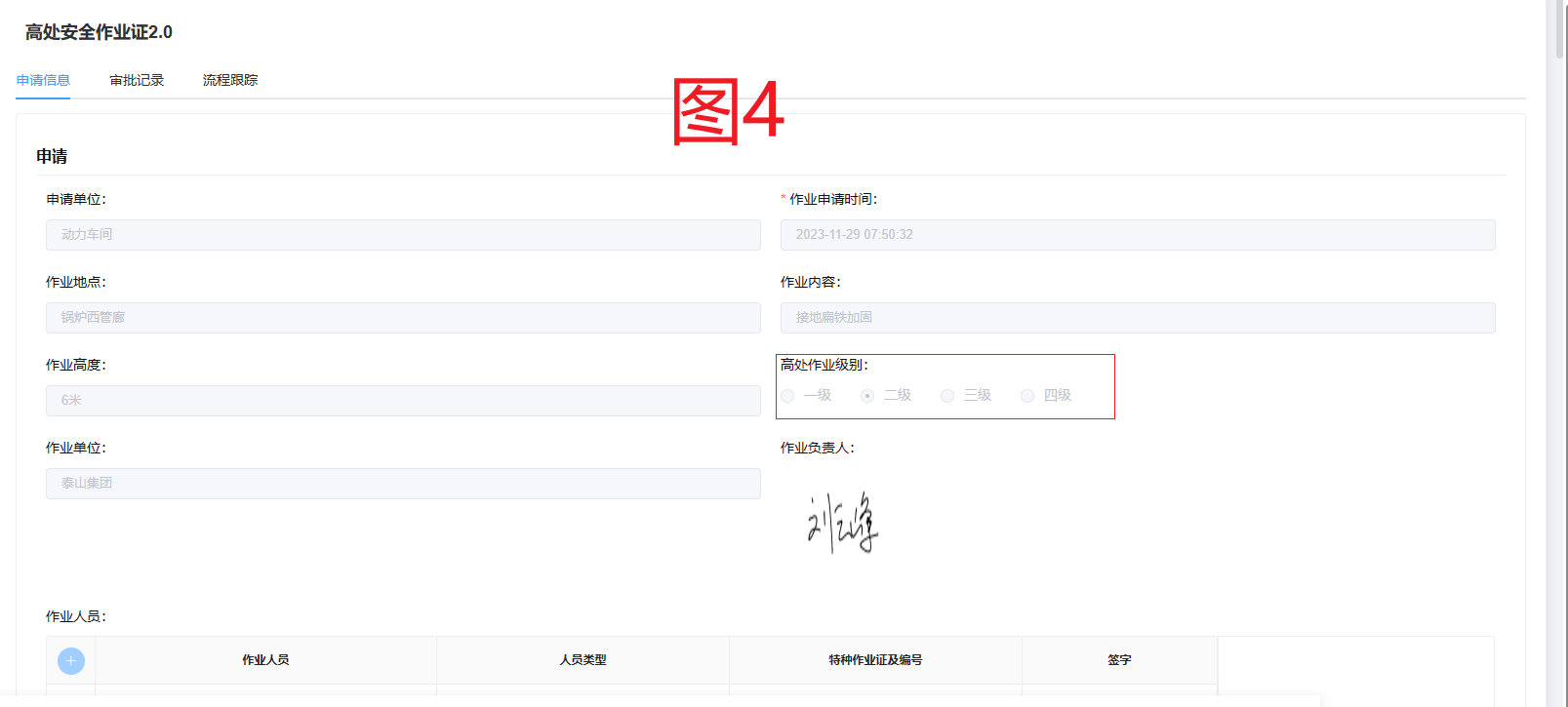

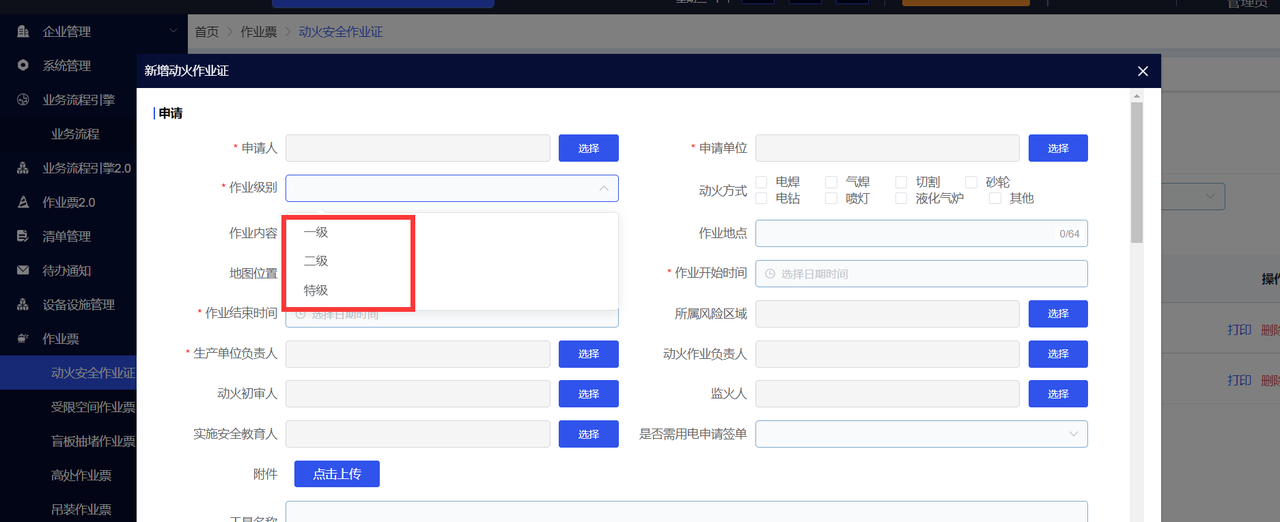

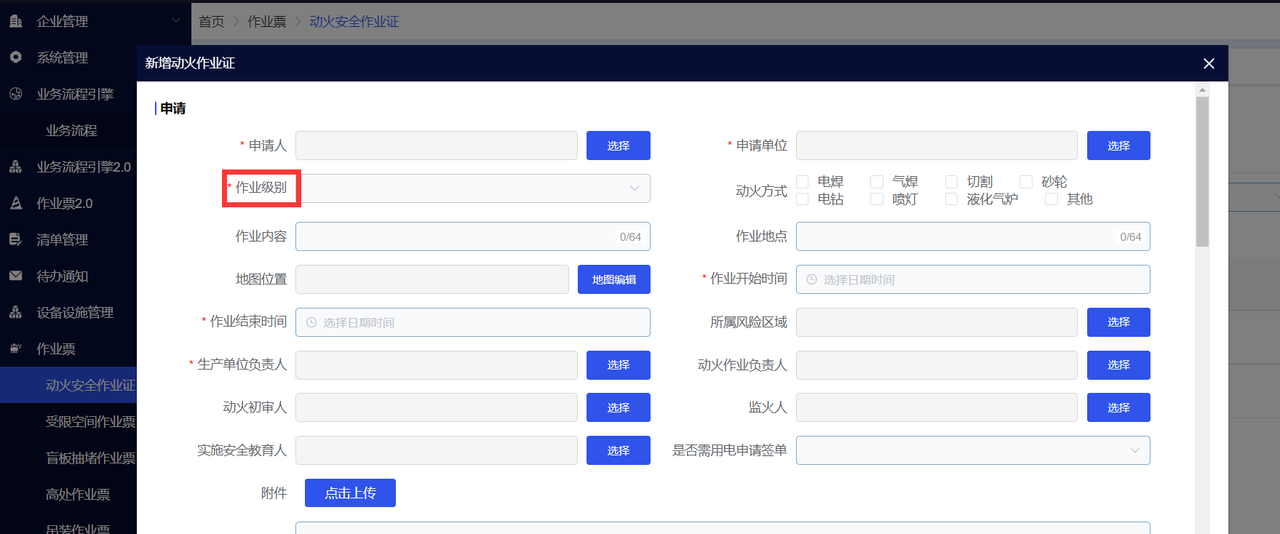

等级映射：作业等级配置了此字段才需配置 ，一般默值为：{“特级”:”00”,”一级”:”01”,”二级”:”02”,”三级”:”03”,”其他”:”04”}。请看图4假如企业配置的 等级有 四级或者其他文案 那么值就改为 {“特级”:”00”,”一级”:”01”,”二级”:”02”,”三级”:”03”,”四级”:”04”},改完后打开 https://www.json.cn/ 验证否是正常的json串

注：00,01,02,03,04是接口固定的值不能修改

作业开始时间：配置对应表单的名称
作业结束时间：配置对应表单的名称
作业地点：配置对应表单的名称
作业内容：配置对应表单的名称
作业地点经纬度：地图的经纬度
负责人姓名：置对应表单的名称
监护人员姓名：置对应表单的名称
施工人员姓名：置对应表单的名称
附件：选填项
是否推送：如表单配置 为 否，则该条作业票不会上报,选填项

3）导入数据

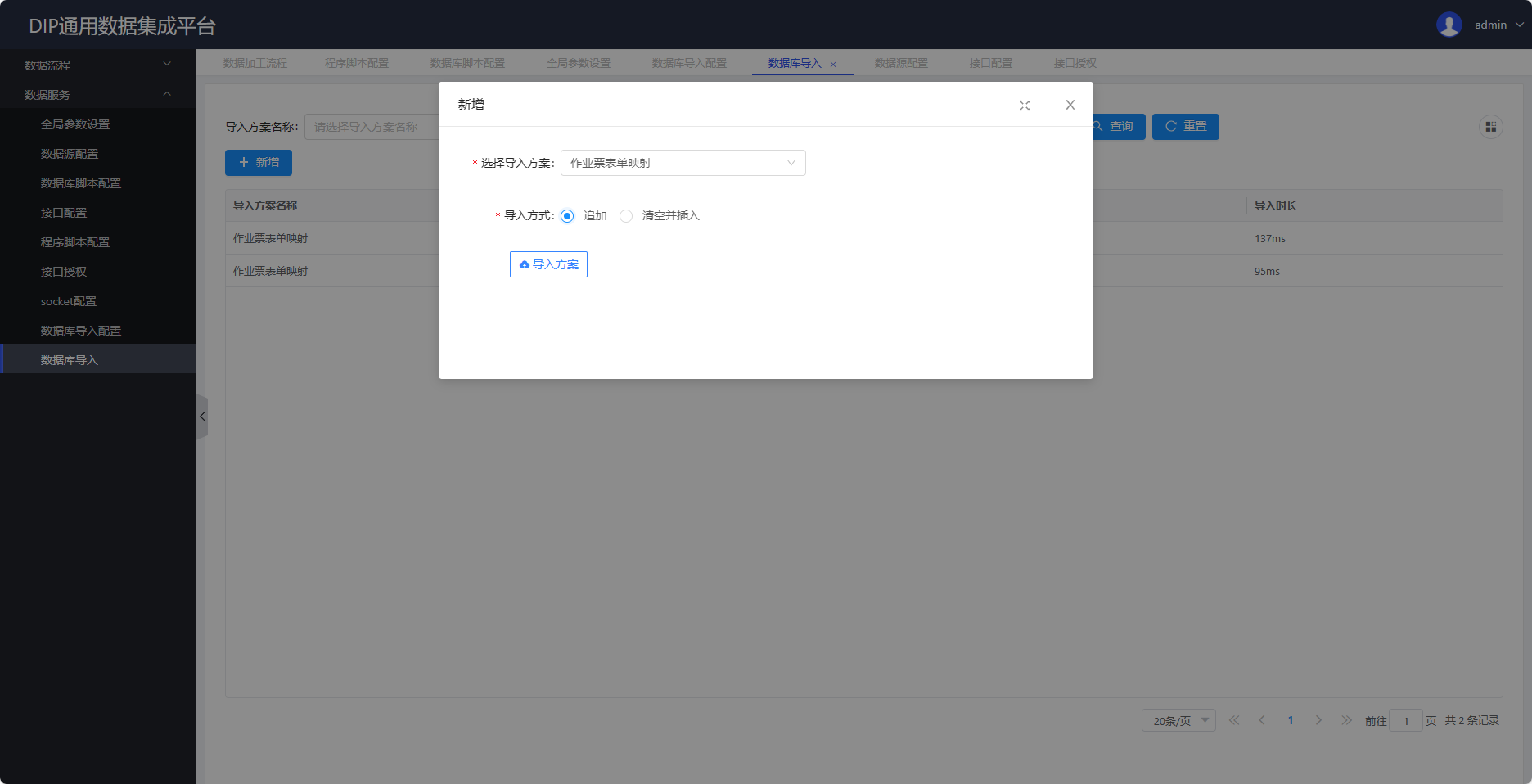

数据填写完后，在【数据库导入】菜单中，点击【新增】，将数据导入，出现成功即可。
追加：例数据库已有1条数据，追加到这条数据的后面
清空并插入：如excel配置错误并已导入成功，则选择此项

4.字段映射数据导入-流程1.0
1）下载模板
在【数据库导入配置】菜单中，找到“作业票表单映射” 项，点击下载模板

2）填写表格数据
打开下载的表格模板， 将项目中每个类型的作业票的对应字段名称，按照表格说明进行填写
作业票版本：企业用的是 1.0 作业票流程引擎 就填 1，2.0 作业票流程引擎 填写 2。只能填写1或2其他内容识别失败
作业类型：作业类型为固定值，不同作业票填写不同值:动火作业,受限空间作业,盲板抽堵作业,高处作业,吊装作业,临时用电作业,动土作业,断路作业，填写其他值无效

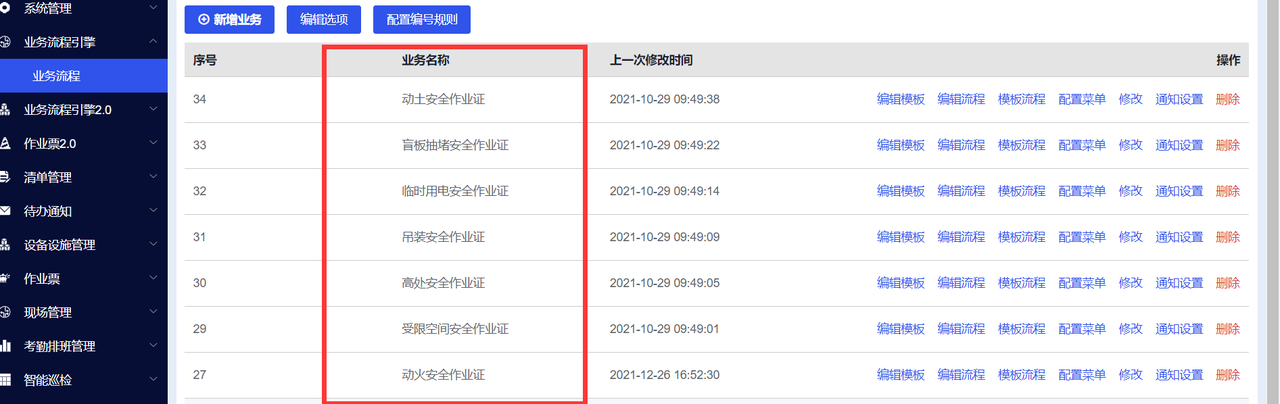

作业票流程名称：企业用的是流程引擎1.0版本，填写如图所示红色部分

作业等级：配置对应表单的名称，动火/高处/吊装这三个作业票作业等级为必填项，填写表单中作业级别名称

作业等级映射：以JSON格式存储，如下示例,只要能对应下拉选项即可
应填写:{“特级”:”00”,”一级”:”01”,”二级”:”02”,”三级”:”03”,”其他”:”04”}
如果存在其他等级比如特殊，应配置：{“特级”:”00”,”一级”:”01”,”二级”:”02”,”三级”:”03”,”其他”:”04”,”特殊”:”00”}
如果存在其他等级比如四级，应配置：{“特级”:”00”,”一级”:”01”,”二级”:”02”,”三级”:”03”,”其他”:”04”,”四级”:”04”}
安工院对接中等级最高为三级，别的为其他，04代表其他，配置的时候注意高于三级全配置为04
注意逗号应为英文逗号，改完后打开 https://www.json.cn/ 验证否是正常的json串

其他值填写：基础表单示例

是否推送：该作业票是否上报，如果配置为否，则该类型作业票和该流程版本对应的作业票不进行抽取数据，不上报。不填或表单中配置（页面组件，不是在表格中填）并选择是，都会正常抽取数据进行上报

3）导入数据
数据填写完后，在【数据库导入】菜单中，点击【新增】，将数据导入，出现成功即可。
追加：例数据库已有1条数据，追加到这条数据的后面
清空并插入：如excel配置错误并已导入成功，则选择此项

5.抽取测试
1）流程引擎2.0抽取测试

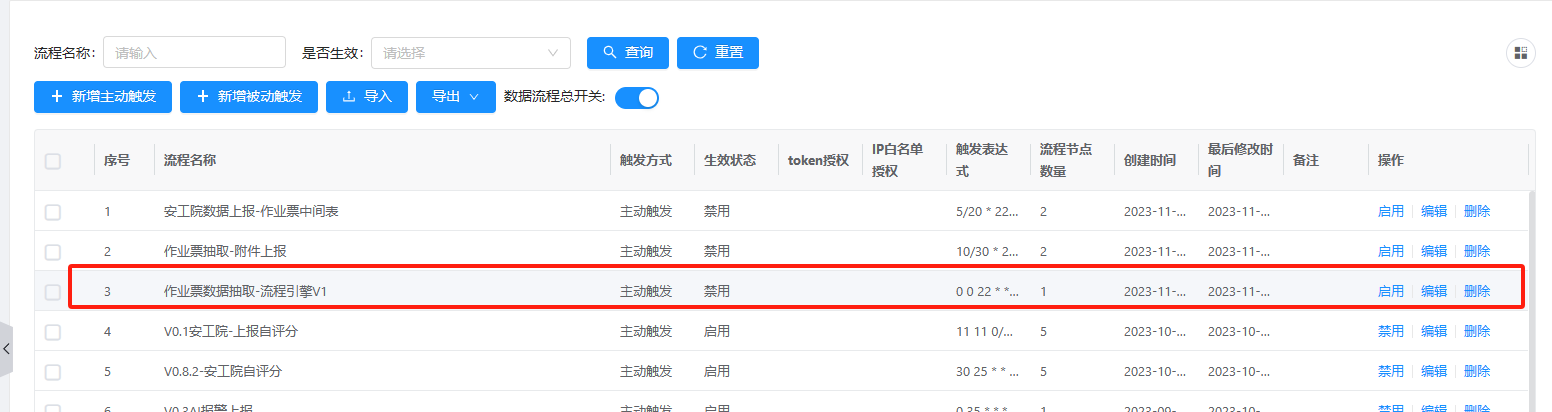

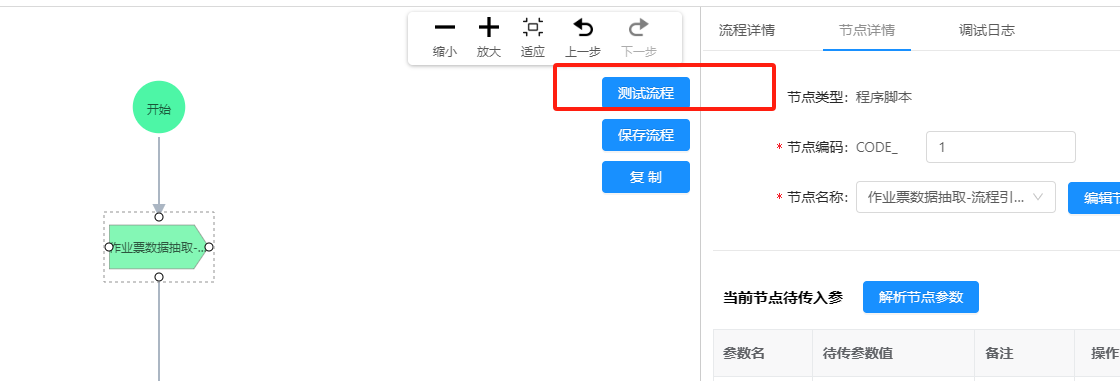

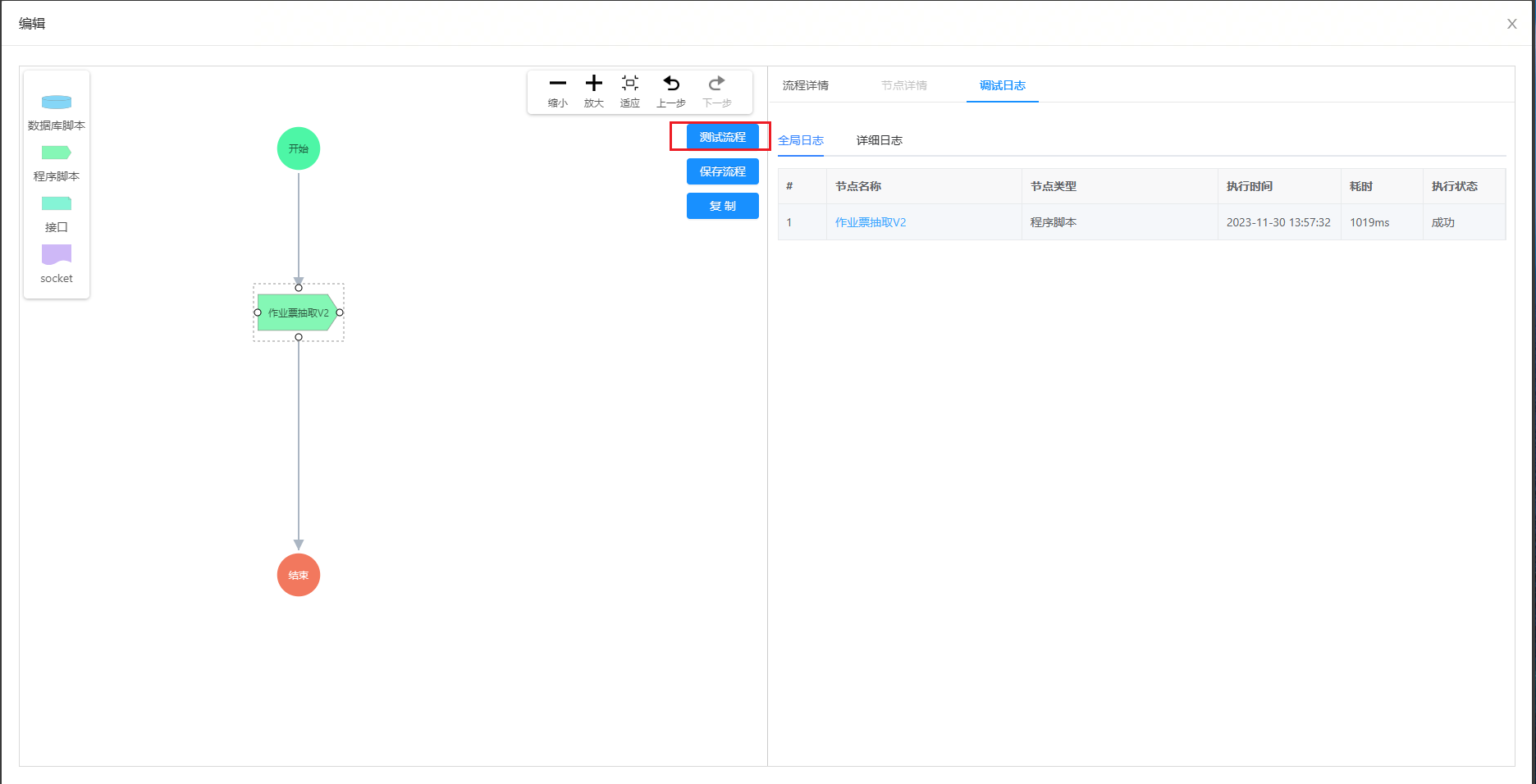

在【数据加工流程】菜单中，选择 安工院-V2作业票抽取流程 ，点击编辑–点击测试流程（1或2启用一个）

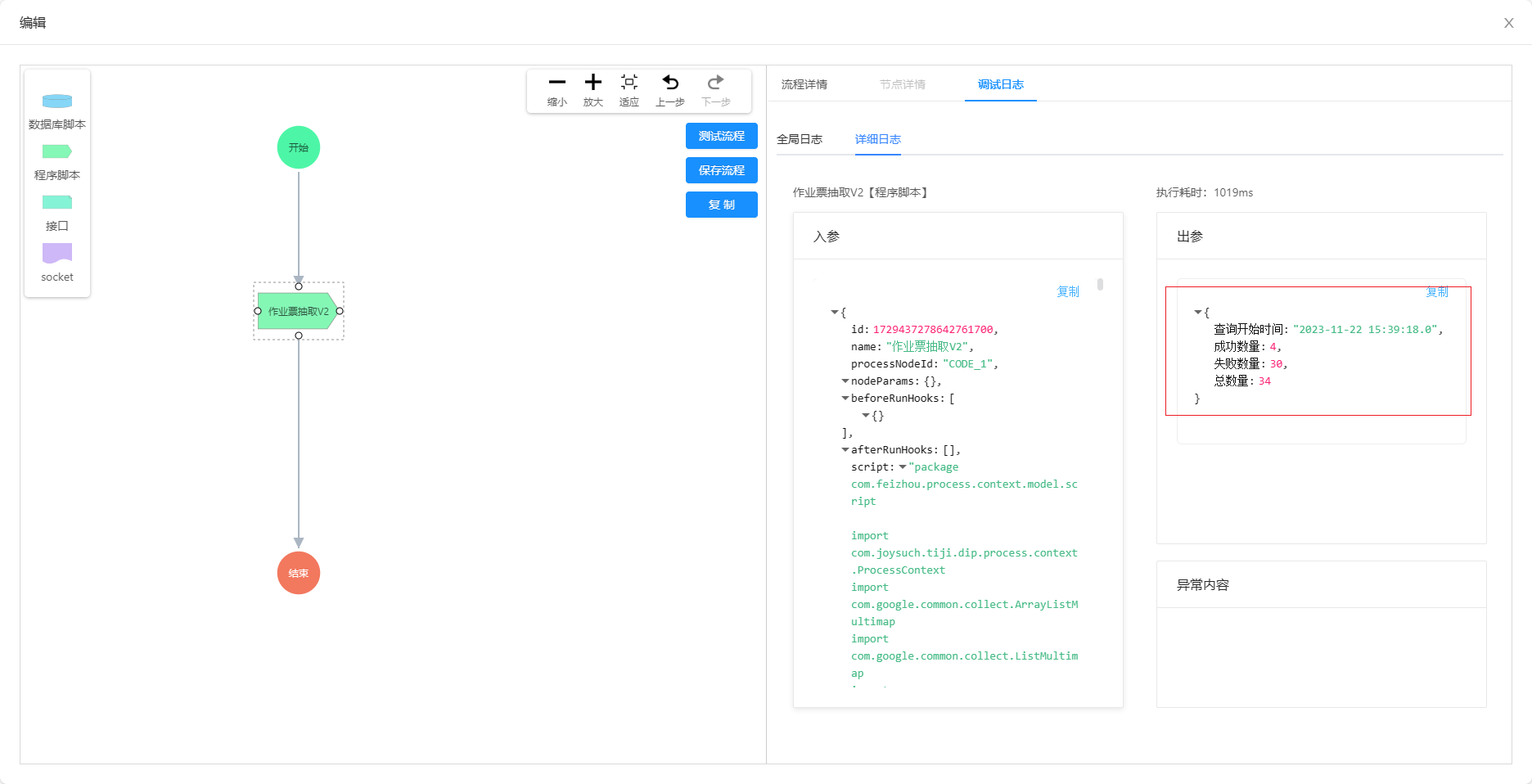

  • 出现执行成功 后再点击 节点名称查看结果。字段参数说明如下：
    查询开始时间: 从 这个时间 到当前时间查询要抽取的作业票
    成功数量: 抽取成功 待上报的数量（数据库表中extract_status=0的）
    失败数量: 抽取数据不完整数量，一般为字段值缺少或数据格式不符合（数据库表中extract_status！=0的）
    异常数量：抽取字段解析异常，一般为字段映射表中字段填写不正确 （数据库表中extract_status=2的）
    总数量: 总查询数量

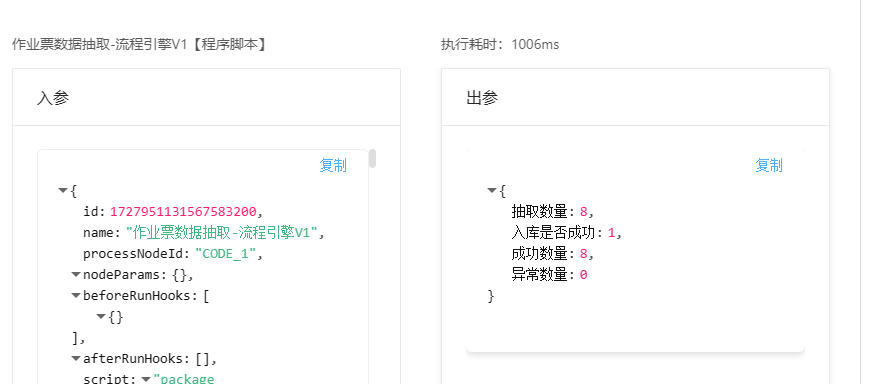

    2）流程引擎1.0抽取测试



    抽取数量: 查询到需要抽取的数据量
    成功数量: 查询到需要抽取的数据量-全部正常抽取成功（包含字段必填缺失全部入库）
    异常数量: 数据转换异常的数量，一般为获取到表单填写的值，转换异常

6.上报测试

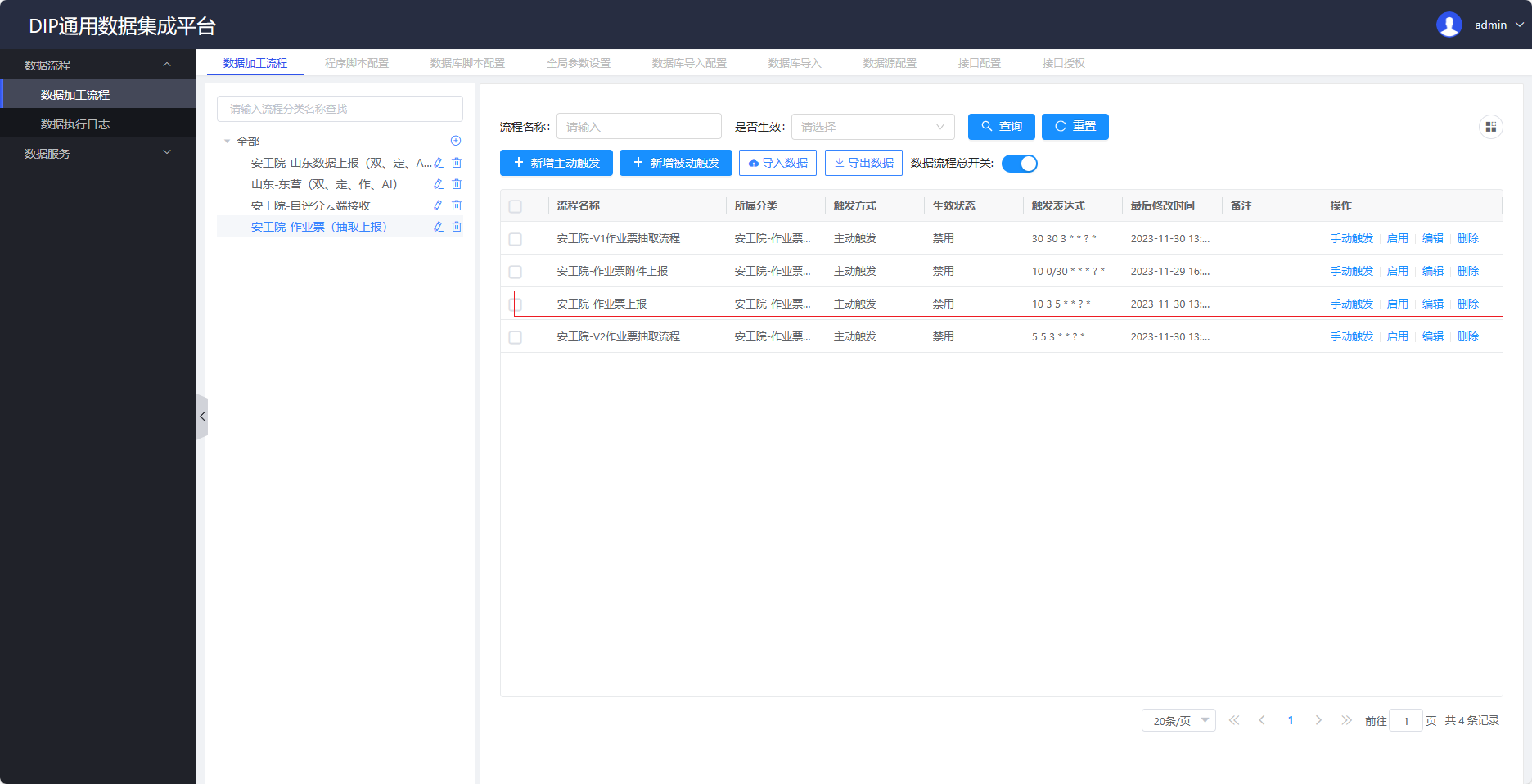

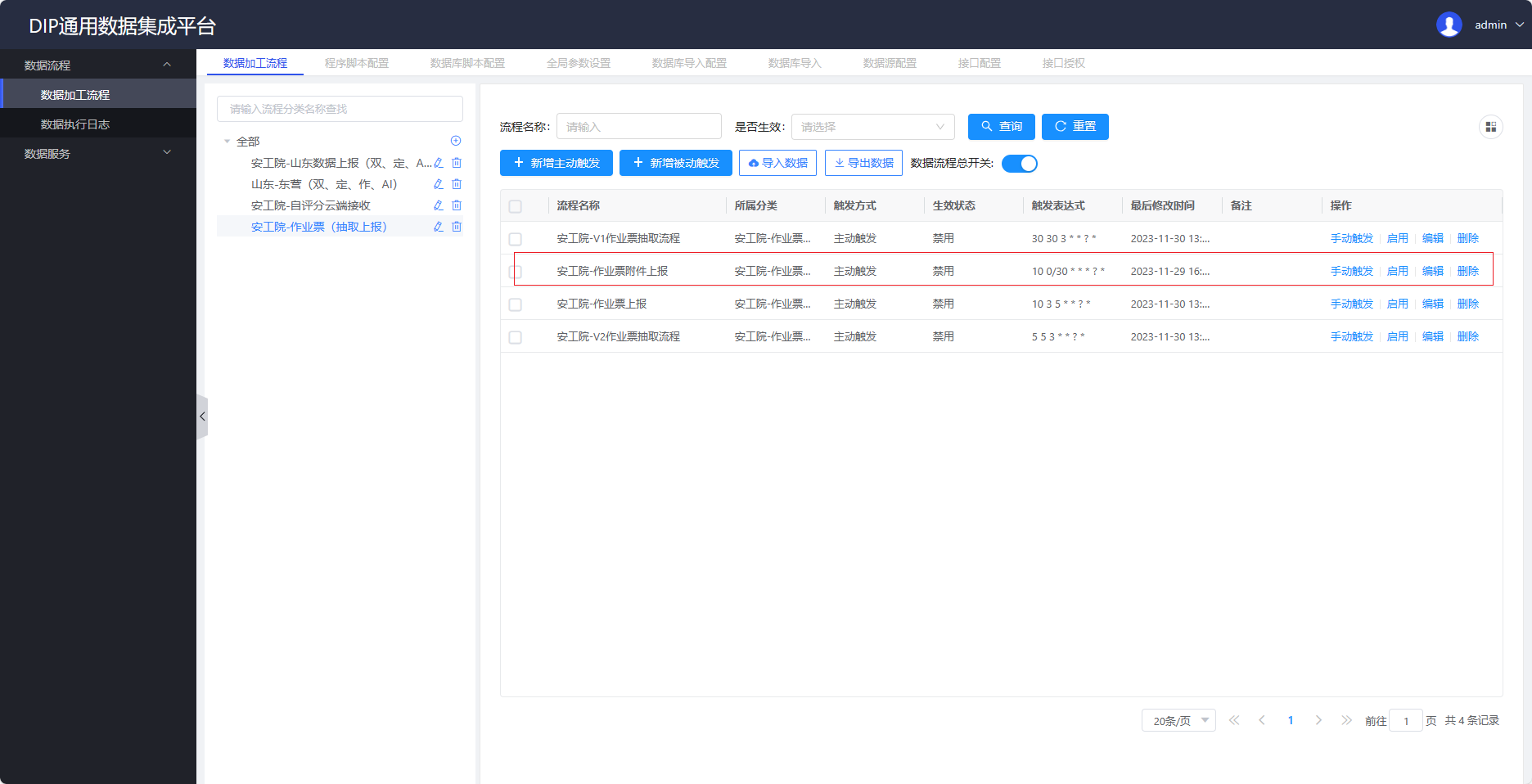

  • 在【数据加工流程】菜单，【安工院-作业票(抽取上报）】，找到“ 安工院-作业票上报”

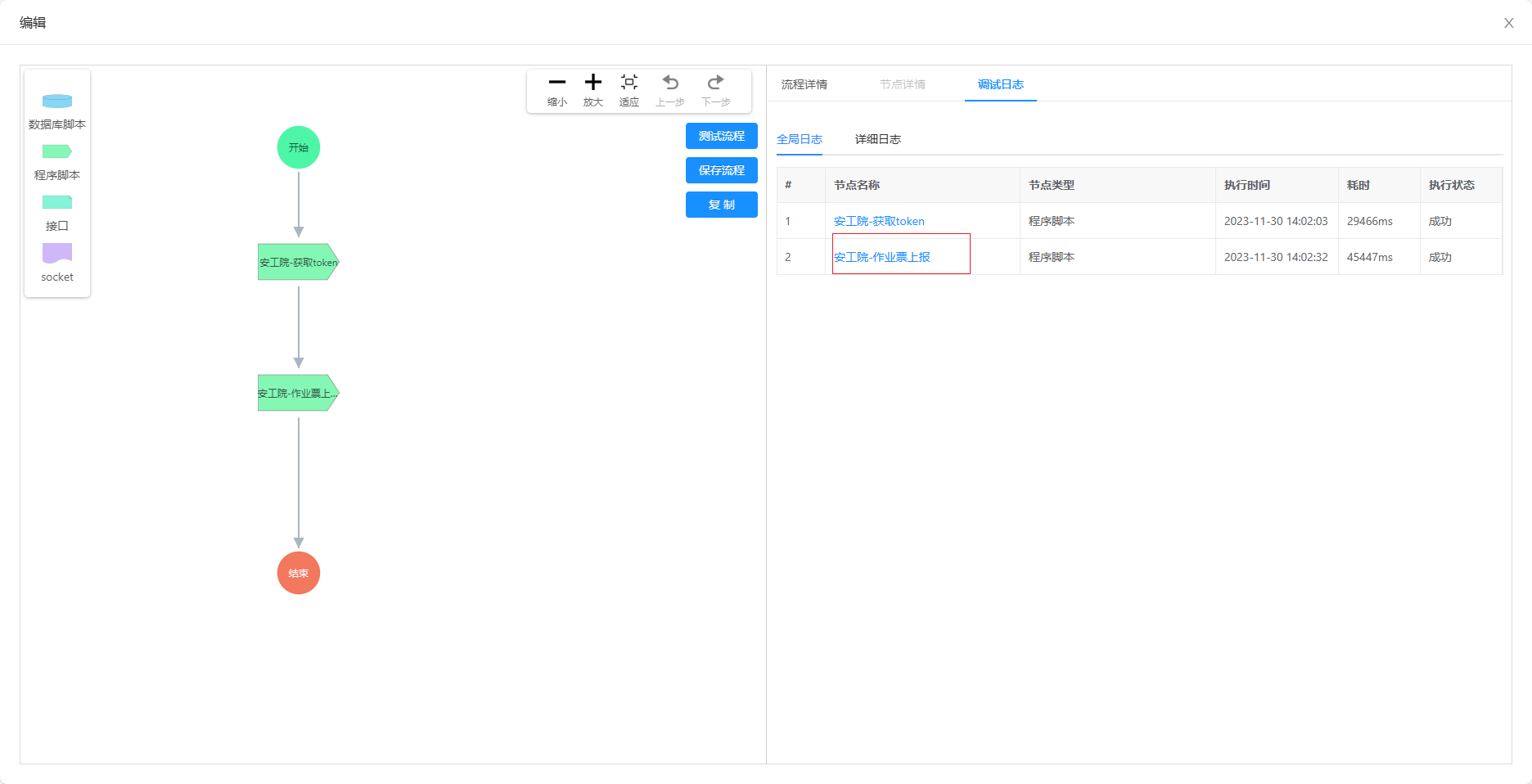

    点击编辑，点击测试流程，等待执行结束

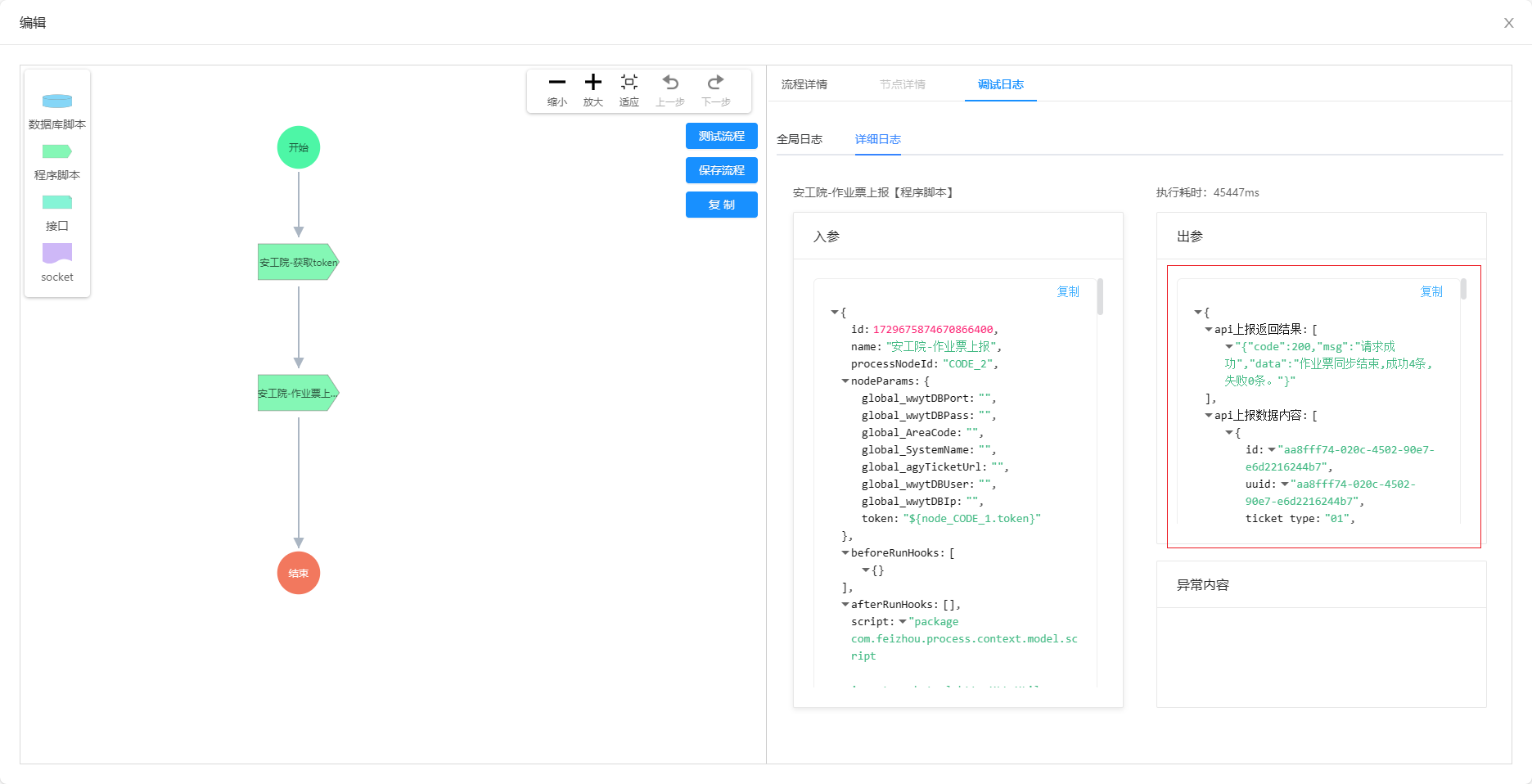

    再点击 安工院-作业票上报 流程名称查看详细日志,查看 api上报返 回结果


7.作业票附件配置

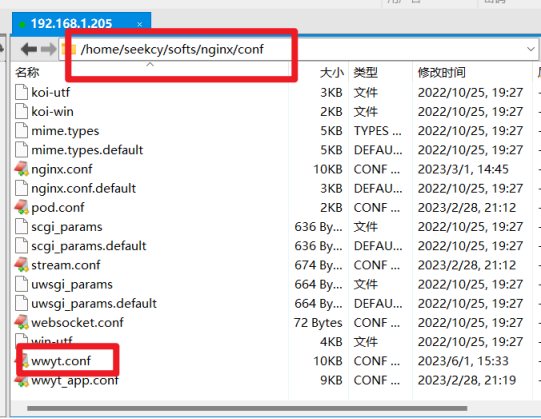

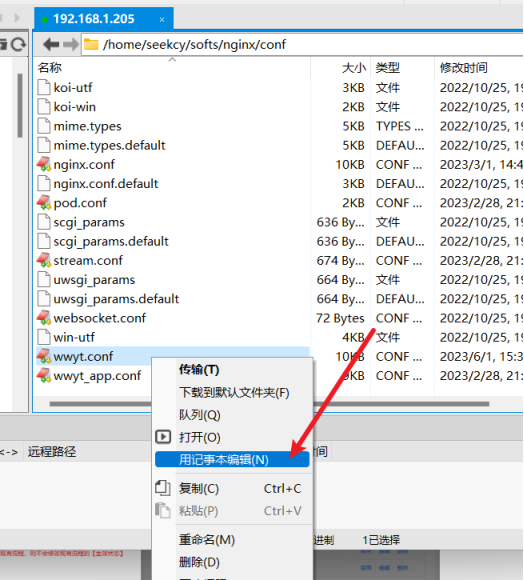

1）xftp进入文件夹路径 /home/seekcy/softs/nginx/conf目录，找到wwyt.conf

2）右键用记事本编辑

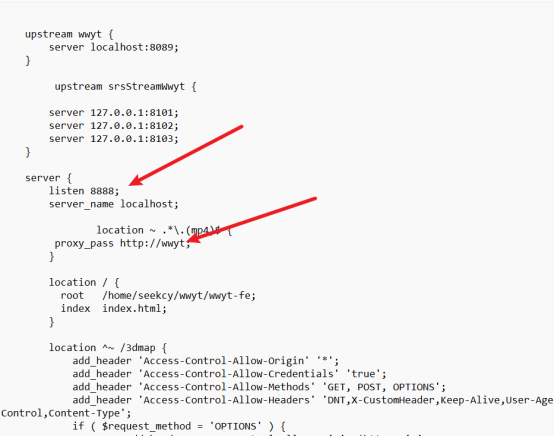

3）找到此处监听端口8888，鼠标中键往下划

4）找到呈现规律排列的location配置

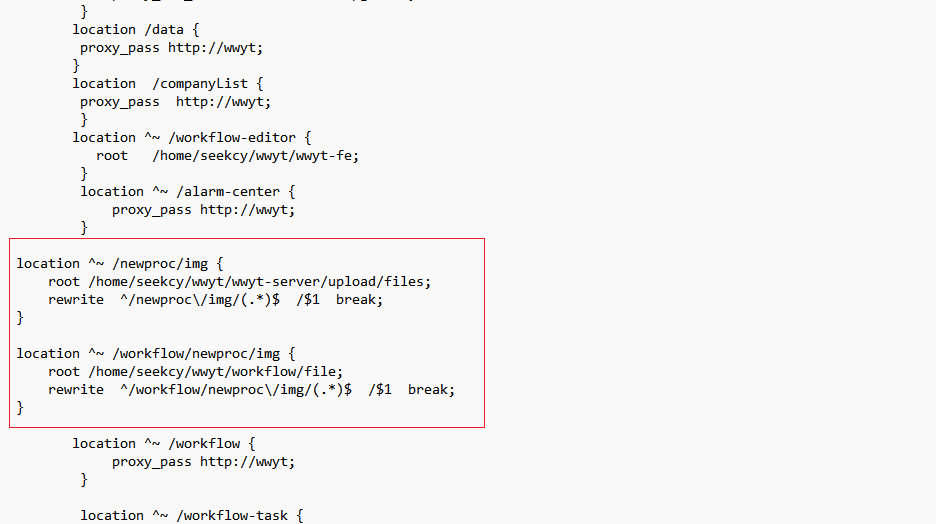

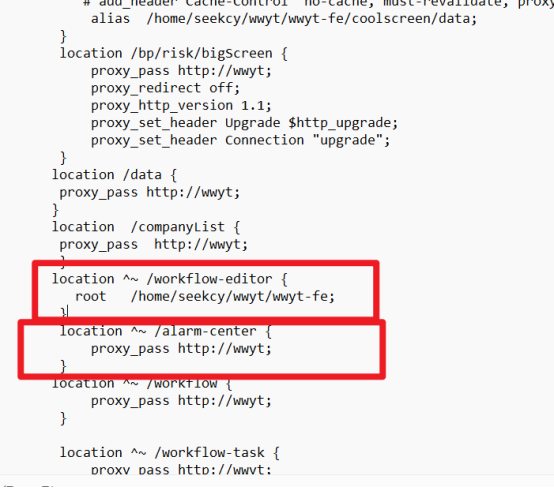

5）把以下代码插入到下图位置

  1. location ^~ /newproc/img {
  2.     root /home/seekcy/wwyt/wwyt-server/upload/files;
  3.     rewrite  ^/newproc\/img/(.*)$  /$1  break;
  4. }
  6. location ^~ /workflow/newproc/img {
  7.     root /home/seekcy/wwyt/workflow/file;
  8.     rewrite  ^/workflow/newproc\/img/(.*)$  /$1  break;
  9. }


6）然后保存文件并关闭
7）使用xshell执行命令测试配置是否修改正确，出现successful 代表配置没问题

  1. /home/seekcy/softs/nginx/sbin/nginx -t


8）重新加载nginx配置文件

  1. /home/seekcy/softs/nginx/sbin/nginx -s reload

8.作业票附件上报

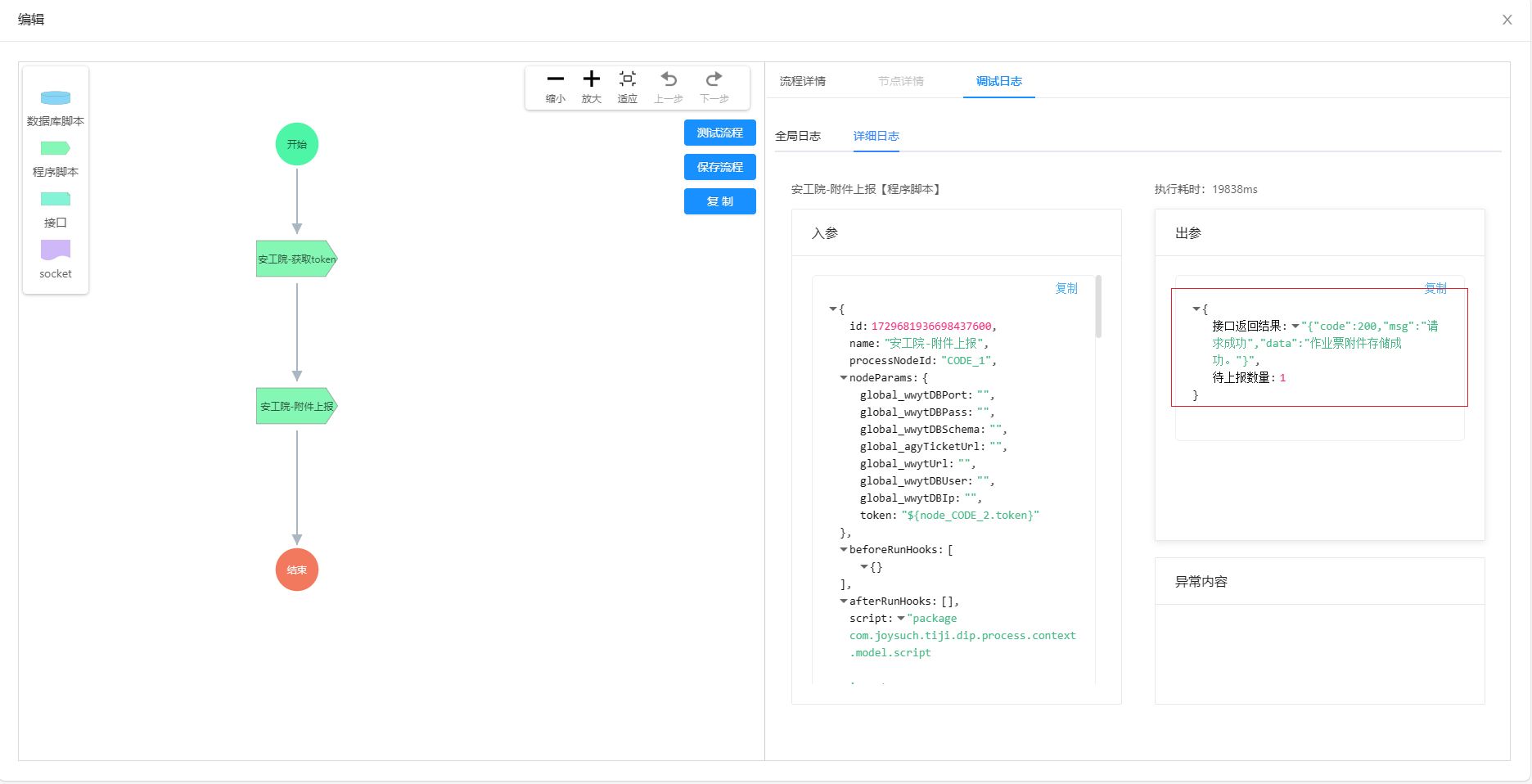

点击编辑，进入流程点击测试，查看接口返回结果

五、【全功能票上报】停用

如果项目之前已经启用了“全功能票上报”【V03作业票上报】，在上面流程部署成功后，请停用“全功能能票”上报流程.

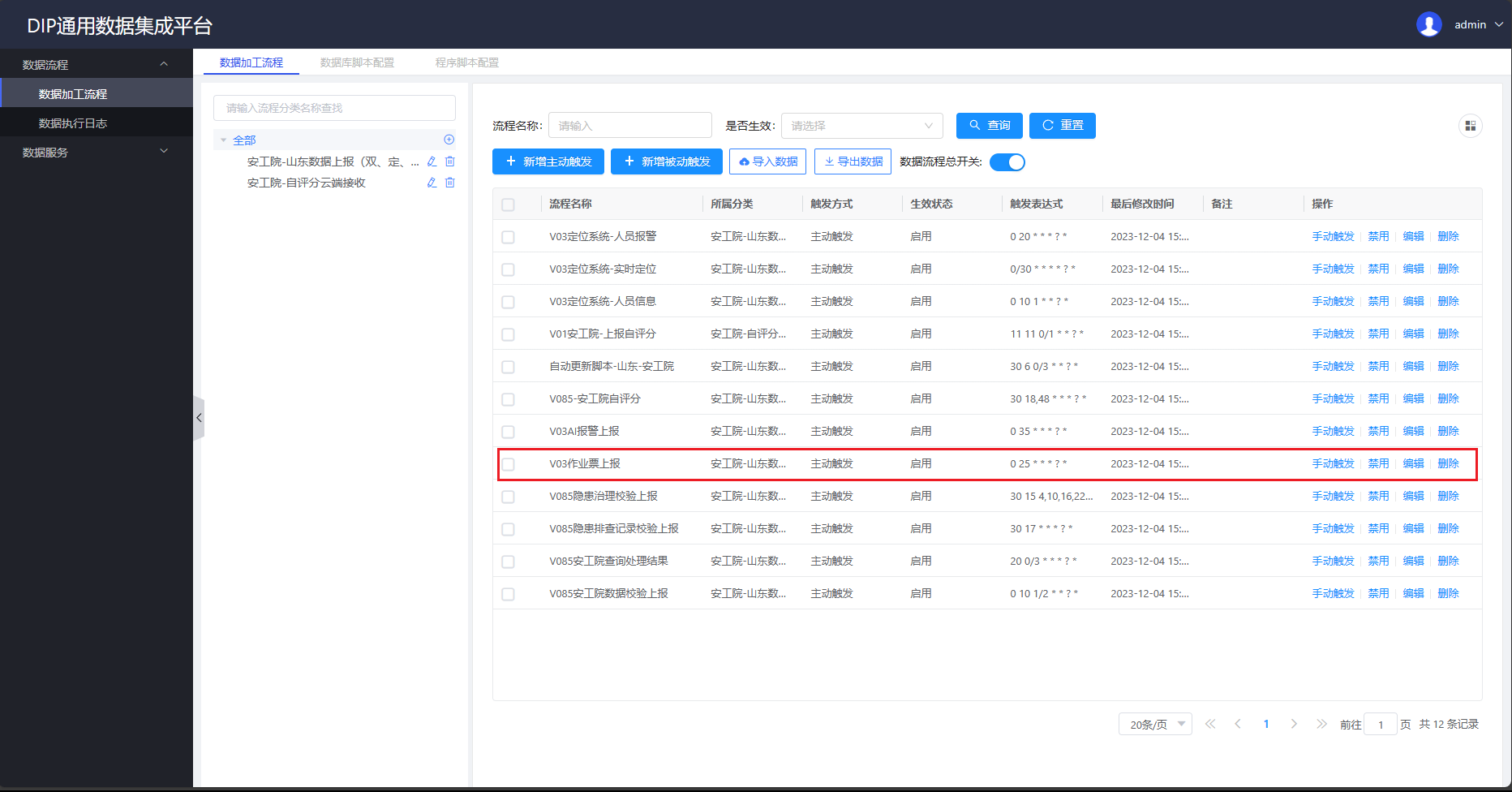

在【数据加工流程】菜单中，找到全功能作业票上报流程【V03作业票上报】，点击【禁用】
